Чому модуляцію газового або електрокотла підтримують тільки заводські термостати, а інші — ні?

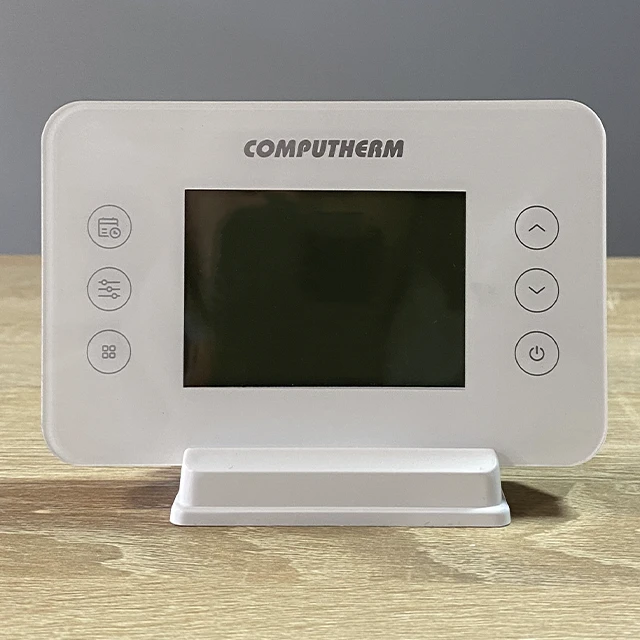

Коли власник будинку вирішує оптимізувати витрати на опалення, він зазвичай купує сучасний газовий або електричний котел із функцією модуляції потужності. Наступний логічний крок — автоматизація. Людина відкриває інтернет, знаходить красивий, недорогий терморегулятор для котла з wi fi від стороннього виробника, підключає його... і стикається з проблемою. Котел починає працювати як звичайна «глуха» пічка: або жарить на максимум, або повністю вимикається.
Куди зникає хвалена плавна модуляція потужності газового котла, яка мала економити куби газу чи кіловати електроенергії? Чому розумний сторонній девайс перетворює технологічний теплогенератор на простий кип'ятильник?
Давайте розберемося по-чоловічому, без маркетингової води, на рівні інженерної логіки та фізики процесів.
Що таке «сухий контакт» і чому він обмежує можливості котла
Абсолютна більшість універсальних термостатів на ринку працюють за принципом «сухого контакту» (Dry Contact). Це звичайне реле. Його роботу можна порівняти з простим вимикачем світла в кімнаті або з водінням автомобіля, де є лише два положення педалі газу: «педаль у підлогу» та «повне гальмо».
Принцип роботи сухого контакту наступний:
- Ви виставили на платі котла максимальну температуру теплоносія (наприклад, 60°C).
- Кімнатний термостат зафіксував, що температура в будинку впала нижче заданої (наприклад, стало 21°C при нормі 22°C).
- Реле замикається. Котел отримує команду «Працюй!» і вмикається на всю потужність, яку йому дозволяють поточні налаштування, щоб швидше нагріти воду.
- Як тільки температура в кімнаті досягає 22°C, реле розмикається. Котел миттєво гасить пальник або вимикає ТЕНи.
При такому підключенні плата котла поняття не має, наскільки холодно в кімнаті. Вона знає лише дві команди: «вкл» та «викл». Сам котел може намагатися модулювати полум'я, але орієнтуючись виключно на температуру води, що повертається з радіаторів (зворотки). Це призводить до так званого тактування — частих циклів увімкнення-вимкнення, що швидше зношує турбіну, газовий клапан та реле.
Цифрові протоколи: як заводський термостат «спілкується» з мізками котла

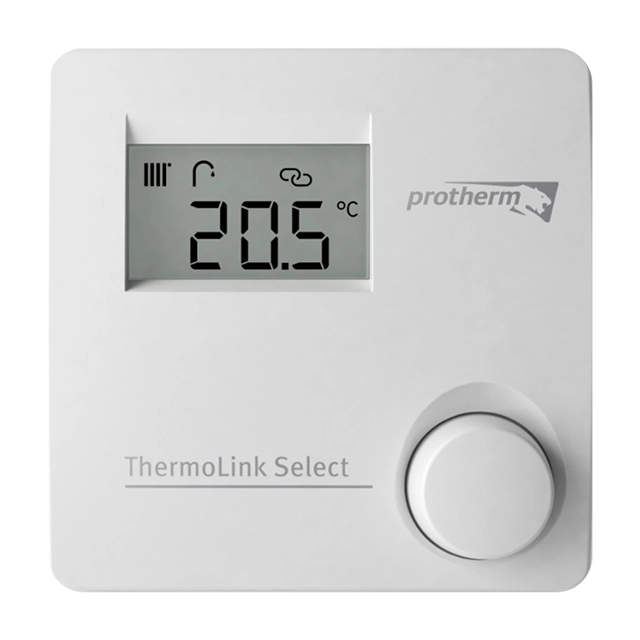

Щоб працювала справжня, глибока модуляція, автоматика повинна передавати не просто сигнал «струм є / струму нема», а повноцінні цифрові дані. Заводський термостат для котла спілкується з материнською платою теплогенератора за допомогою спеціальної цифрової шини (Bus).
Замість реле тут працює мікропроцесор. Він постійно передає котлу інформацію: «У кімнаті 21.5°C, ціль 22°C. До мети залишилося всього 0.5 градуса. Не треба вмикати пальник на 100%. Дай потужність 15%, щоб плавно підійти до заданої точки без перевитрати палива».
Екосистеми брендів: eBus, BusBridge та EMS
Головна заковика в тому, що кожен великий виробник опалювальної техніки розробляє свій власний, закритий цифровий протокол. Це робиться як задля безпеки обладнання, так і для того, щоб ви купували аксесуари саме їхнього бренду.
- eBus — фірмова шина концерну Vaillant Group (використовується в котлах Vaillant та Protherm). Протокол дуже складний, передає десятки параметрів, від тиску в системі до кодів помилок.
- BridgeNet (BusBridge) — розробка компанії Ariston. Дозволяє об'єднувати котел, сонячні колектори та теплові насоси в одну інтелектуальну мережу.
- EMS / EMS+ — протокол, за яким працюють німецькі гіганти Bosch та Buderus.

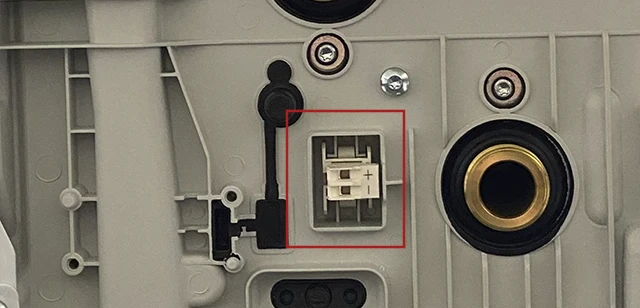

Спроба підключити умовний китайський терморегулятор безпосередньо до клем eBus або EMS нічого не дасть — пристрої просто не зрозуміють мову один одного. Тому універсальна автоматика сторонніх брендів у 95% випадків підключається саме на клеми сухого контакту, втрачаючи функцію фірмової модуляції.
Чи є винятки? Універсальний протокол OpenTherm
Винятки є, і головний із них — це міжнародний відкритий стандарт OpenTherm (OT). Його створили як універсальну цифрову мову для систем опалення.
Якщо ваш котел підтримує OpenTherm на рівні плати, а ви купуєте сторонній програматор для котла з підтримкою OpenTherm (наприклад, деякі моделі Salus, Tech або бездротові системи з Wi-Fi), вони зможуть працювати в режимі модуляції. Сторонній термостат буде плавно керувати потужністю пальника так само ефективно, як і рідний.
Важливо для практиків: Далеко не всі котли мають інтегрований OpenTherm. Наприклад, Vaillant або Bosch його принципово не використовують у чистому вигляді. Щоб подружити котел Vaillant із термостатом OpenTherm, доведеться окремо докуповувати спеціальний дорогий модуль-адаптер (шлюз), який перекладає команди з eBus на OpenTherm.
Порівняльна таблиця типів підключення термостатів
| Критерій порівняння | Сухий контакт (On/Off) | Заводський термостат (eBus/EMS/BridgeNet) | Універсальний OpenTherm |
| Спосіб передачі сигналу | Замикання/розмикання реле | Цифрові пакети даних (закриті) | Цифрові пакети даних (відкриті) |
| Модуляція за температурою в кімнаті | Відсутня (тільки по теплоносію) | Повна, максимально точна | Повна (якщо підтримується котлом) |
| Сумісність | 99% котлів на ринку | Тільки колір у колір (рідний бренд) | Тільки котли з платою OpenTherm |
| Відображення помилок котла | Ні | Так, повна діагностика на екрані | Частково (базові коди помилок) |
| Ефект тактування | Присутній при неправильних налаштуваннях | Мінімальний, пальник працює годинами на низькій потужності | Мінімальний |
Економічний ефект: який термостат вибрати?
У багатьох покупців виникає логічне питання: якщо фірмова автоматика коштує в 2-3 рази дорожче за універсальну, чи є сенс переплачувати?
Давайте розставимо крапки над «і». Будь-який кімнатний термостат економить паливо. Навіть найпростіший механічний девайс за принципом сухого контакту знизить споживання газу чи електрики на 15–20% порівняно з котлом, який взагалі працює без автоматики (просто за температурою води). Він прибирає перевитрату, коли на вулиці потеплішало, а котел продовжує смажити.
Проте, рідний програматор або пристрій з підтримкою цифрової модуляції дає додаткові переваги:
- Максимальна економія (ще +5–10% зверху): Котел не витрачає газ на постійні розпалювання. Відомо, що в момент пуску пальника та виходу на режим палива згорає найбільше, а ККД у цей момент найнижчий. Модуляційний термостат змушує котел «дихати» на мінімальних обертах (наприклад, на 20-30% потужності) годинами, підтримуючи тепло чисто символічним факелом.
- Комфорт без коливань: При сухому контакті температура в кімнаті коливається в межах +-0,5С ° або навіть 1С ° (так звана гістерезисна петля). Людина це відчуває шкірою. Модуляція тримає температуру рівно, «лінія в лінію».
- Ресурс теплообмінника: Менше температурних шоків від постійних увімкнень/вимкнень — довше живе метал або чавун.
Висновок і порада від експертів ТТСК
Якщо ваш бюджет обмежений, або у вас встановлений простий котел без цифрових шин — сміливо беріть стандартний терморегулятор із сухим контактом. Свою головну задачу з відсікання перегріву він виконає, а знайти оптимальні регулятори та програматори під будь-який гаманець ви завжди можете в нашому каталозі.

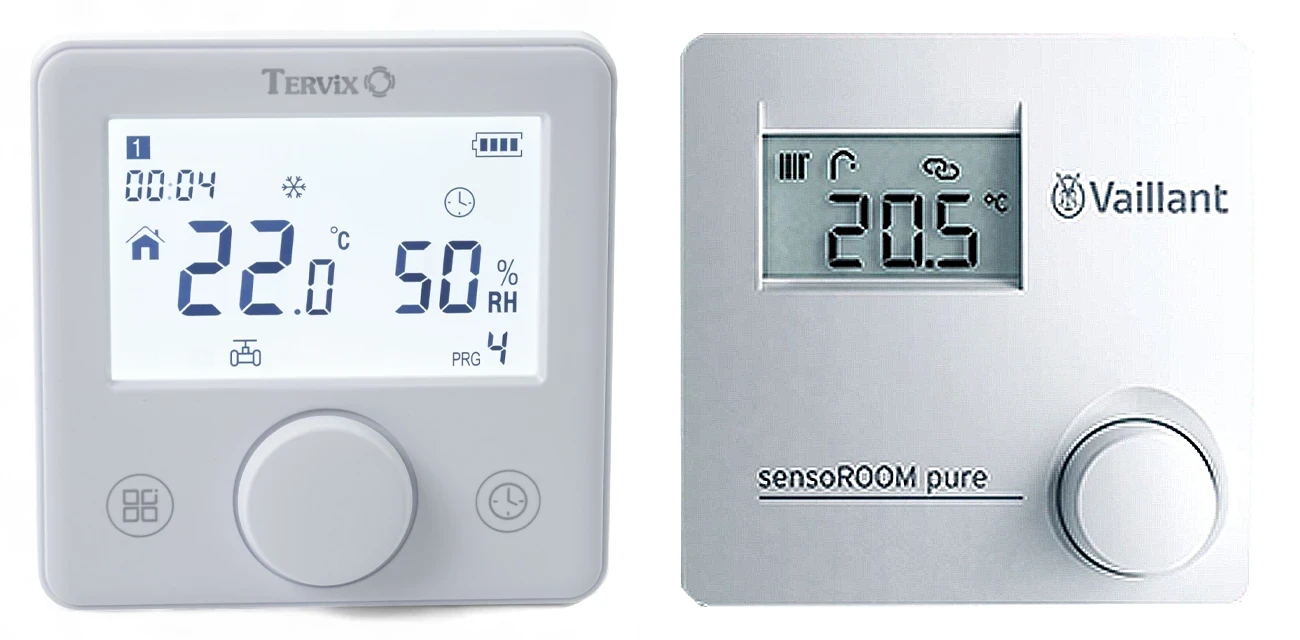

Але якщо ви інвестували в дорогий, технологічний конденсаційний газовий або розумний електричний котел преміум-сегмента (Vaillant, Protherm, Bosch), не намагайтеся заощадити на «мізках». Купівля рідного термостата з підтримкою цифрової шини повністю розкриє потенціал обладнання, захистить систему від тактування та окупиться за 2-3 опалювальних сезони за рахунок точнішого контролю модуляції.
Потрібна допомога у підборі сумісної автоматики під вашу модель котла? Звертайтеся до спеціалістів інтернет-магазину ТТСК. Ми розберемося у схемах підключення за вас та підберемо варіант, який дійсно економитиме ваші гроші, а не просто клацатиме реле!
