Оновлений газовий котел Протерм Ягуар Condens: детальний інженерний розбір

Кожен господар, який самостійно займається ремонтом або модернізацією системи опалення, знає, як важко сьогодні знайти баланс між ціною та реальною якістю «заліза». Не встиг наш огляд на попередній доступний газовий котел протерм ягуар покритися пилом, як виробник повністю оновив цю лінійку. Що найцікавіше — апарат став об’єктивно кращим за технічним оснащенням, а його ціну якимось дивом втримали на місці. В сучасних реаліях ринку така стабільність — величезна рідкість.

У цьому матеріалі ми детально розберемо, чим оновлений конденсаційний газовий котел відрізняється від попередників, зазирнемо під його корпус і з'ясуємо, який газовий котел кращий для середньостатистичного приватного будинку чи квартири. Якщо ви плануєте купити газовий котел двоконтурний, цей розбір заощадить вам купу часу та вбереже від помилок під час вибору.

Модельний ряд та європейське коріння від Vaillant Group

Коли мова йде про обладнання, яке має безперебійно працювати взимку в режимі 24/7, перше питання виникає до надійності збірки. Серія Protherm Jaguar Condens родом зі Словаччини. Котли збирають на сучасному заводі знаменитого німецького концерну Vaillant Group під найсуворішим контролем якості. Для кінцевого споживача це означає серйозний сервісний бекграунд, доступність запчастин та офіційну гарантію на 24 місяці.

Ці газові котли протерм випускаються виключно у двоконтурному виконанні (моделі MKV). Це найбільш практичний формат для побутового сектору: один компактний пристрій одночасно відповідає і за тепло в радіаторах, і за гарячу воду на кухні чи у ванній кімнаті.

Оновлена лінійка представлена двома модифікаціями:

• Газовий котел протерм 24 квт (Jaguar Condens 24/24 MKV) — базова модель для квартир та стандартних будинків площею до 200–240 кв.м.
• Модель Jaguar Condens 28/28 MKV — потужніший апарат на 28 кВт, розрахований на об'єкти з більшою площею або підвищеними вимогами до об'єму гарячого водопостачання.

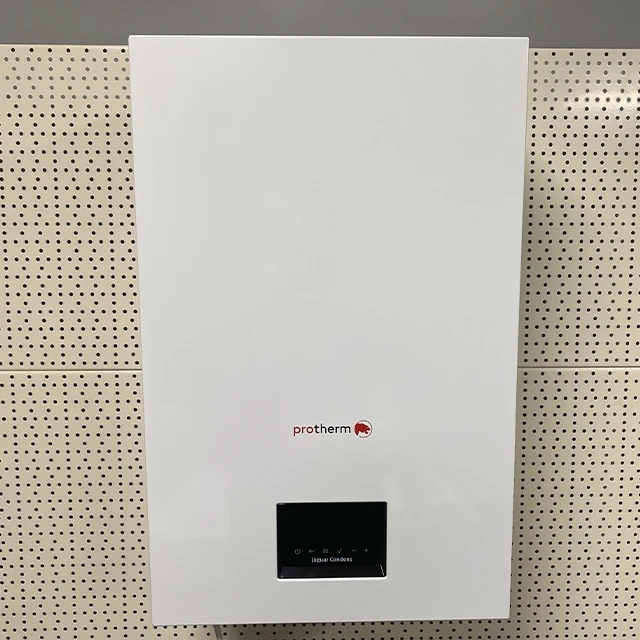

Візуально котел став виглядати значно сучасніше завдяки новому сенсорному дисплею на передній панелі. Чітке індикаційне зображення дозволяє керувати системою буквально в пару дотиків, без потреби вивчати складні комбінації механічних кнопок.

Габарити та ергономіка: як втиснути котел у кухонну шафу

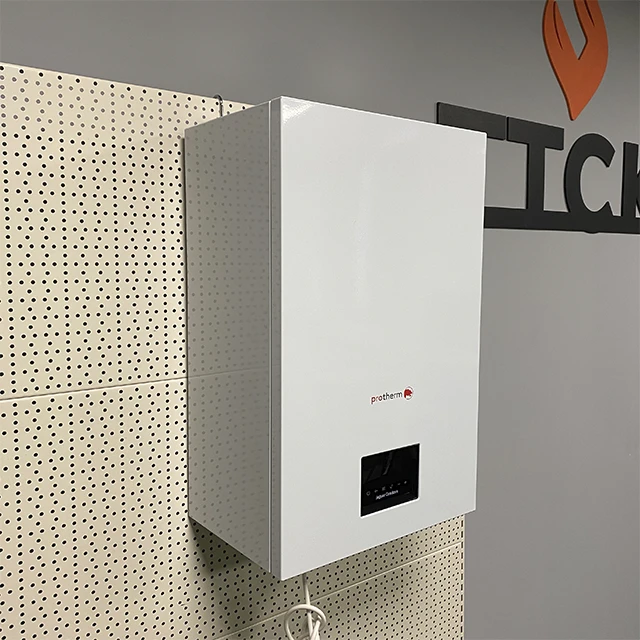

Для багатьох власників житла критичним фактором є корисна площа. Інженери Vaillant суттєво попрацювали над ергономікою, тому габарити корпуса дійсно вражають: висота становить 626 мм, ширина — 400 мм, а глибина — всього 270 мм. Цей двоконтурний газовий котел без проблем інтегрується навіть у стандартну кухонну шафу, повністю ховаючись із поля зору та не псуючи загальний інтер'єр.

Гнучке димовидалення (котел-трансформер)

З заводу на верхній панелі встановлено стандартний вихід під коаксіальний димохід діаметром 60 на 100 мм. Проте апарат легко адаптується під особливості вашої архітектури. За потреби його можна перевести на роботу з трубою 80 на 125 мм або взагалі підключити до роздільної системи димовидалення 80 на 80 мм. Для цього достатньо просто замінити штатні фланці.

Продумане підключення комунікацій

Знизу все розташовано настільки логічно, що монтаж проходить максимально швидко. По центру маємо газовий патрубок на пів дюйма (1/2"), а подача зі звороткою опалення та входи для холодної й гарячої води мають стандартні різьбові з'єднання на три чверті дюйма (3/4"). Також передбачений зручний 15-міліметровий кран підживлення.

Важлива деталь для монтажників: Виробник виніс клему під цифрову шину e-Bus назовні. Тепер, щоб підключити кімнатний програматор, термостат чи зовнішню автоматику розумного дому, вам не потрібно розбирати половину агрегату, знімати захисний кожух і лізти до основної плати. Все зроблено максимально доступно та безпечно.

Що під капотом: розбір гідроблоку та автоматики

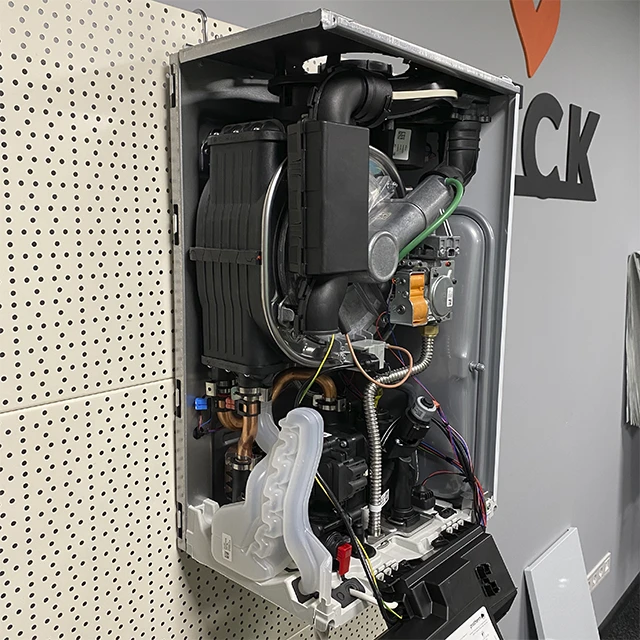

Якщо зняти фронтальну панель, перед нами відкривається внутрішня архітектура європейського зразка. Плата керування універсальна — вона однаково чітко взаємодіє як із сучасними цифровими пристроями по шині e-Bus, так і зі старими терморегуляторами через класичний «сухий контакт» (On/Off).

В електроніку зашита інтелектуальна система автодіагностики. Вона виводить чіткі коди помилок на екран та зберігає історію збоїв. Це дозволяє власнику або сервісному майстру миттєво зрозуміти причину нестандартної ситуації (наприклад, якщо впав тиск води чи зник газ у магістралі). Розширене сервісне меню дає можливість ідеально налаштувати параметри роботи під конкретну гідравліку вашого дому.

Конструкція гідравлічного вузла

• Матеріал: Гідроблок виконаний із надміцного композитного матеріалу, який абсолютно не боїться корозії, хімічних домішок у воді та стійкий до температурних деформацій.
• Насос: За циркуляцію теплоносія відповідає сучасний частотний (інверторний) насос від бренду Taco Solutions. Він автоматично підлаштовує швидкість своєї роботи під поточну потребу системи. Якщо частина радіаторів перекрита термоголовками, насос знижує оберти, що прибирає шум у трубах та економить електрику. Енергоспоживання котла в робочому режимі — всього 90 Вт (як у звичайної лампочки розжарювання).
• Розширювальний бак: Вбудована ємність на 8 літрів стабільно компенсує температурне розширення води в системах опалення середніх будинків та квартир.
• Гідроблок: Класична надійна компоновка з триходовим перемикаючим клапаном, оснащеним потужним електроприводом, та автоматичним повітровідвідником, який самостійно виводить повітряні пробки з контуру.

Робочий тиск у контурі опалення стандартний — від 0.8 до 3 бар, а максимальна температура теплоносія становить 75 °C. Крім того, в автоматику вбудовано захист від замерзання: якщо температура всередині теплообмінника впаде до критичних показників, котел самостійно запустить пальник і прогріє систему.

Гаряче водопостачання та режим «гарячий старт»

По контуру ГВП цей котел газовий двоконтурний демонструє чудову витривалість, витримуючи тиск до 10 бар. Дуже часто в бюджетних моделях виникає проблема: щоб пішла тепла вода, потрібно відкрити кран на повну і довго чекати. У Ягуар Condens встановлено надчутливий датчик протоку — нагрів води вмикається, як тільки витрата становить всього 1.7 літра на хвилину.

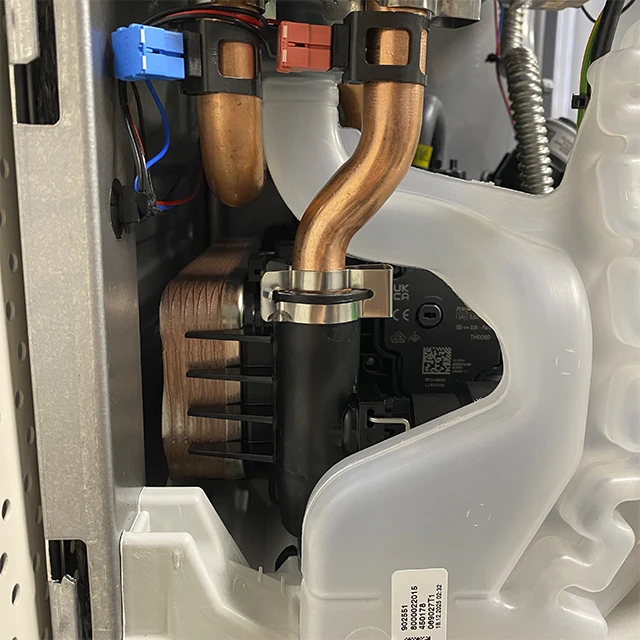

За приготування гарячої води відповідає вторинний пластинчастий теплообмінник із якісної нержавіючої сталі. Діапазон регулювання температури ГВП — від 35 до 55 °C. Залежно від обраної потужності (24 або 28 кВт), ви отримуєте стабільний проток від 11.5 до 13.5 літрів гарячої води на хвилину.

Головна фішка для щоденного комфорту — функція «гарячий старт». Електроніка періодично підігріває вторинний теплообмінник. Коли ви відкриваєте кран на кухні чи в душі, тепла вода йде практично миттєво, без нудного очікування та зайвого зливу холодної води в каналізацію.

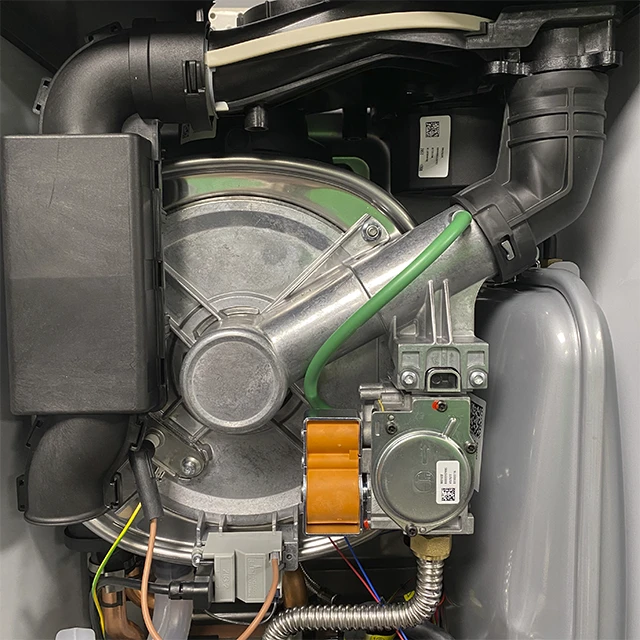

Камера згоряння та реальна економія газу

Основні інженерні переваги оновленої серії заховані саме в блоці спалювання палива. По-перше, тут встановлено новий глушник особливої конструкції. Він робить момент електронного запалювання та роботу пальника на максимальних обертах практично беззвучними — котел не створюватиме дискомфорту, навіть якщо висить безпосередньо в житловій зоні кухні.

По-друге, нова трубка Вентурі дозволила розширити діапазон модуляції пальника до показника 1:7. Завдяки цьому мінімальна робоча потужність може опускатися всього до 3.5 кВт. Це критично важливо для періоду міжсезоння (осінь/весна), коли на вулиці ще відносно тепло. Котел не вимикається постійно (не тактує), а плавно працює на мінімальних обертах, суттєво заощаджуючи паливо та збільшуючи ресурс деталей.

Основний теплообмінник виготовлений з нержавіючої сталі, а його максимальний коефіцієнт корисної дії (ККД) досягає вражаючих 108%.

Порада від експертів ТТСК: Максимальний ефект економії газу конденсаційний котел видає саме в низькотемпературному режимі роботи. Якщо у вашому домі змонтована система водяної «теплої підлоги», цей апарат увімкне режим конденсації на максимум, вичавлюючи корисне тепло з водяної пари продуктів згоряння та реально знижуючи суми у ваших рахунках за газ.

Для зручності порівняння параметрів обох моделей лінійки, ми звели основні цифри в таблицю:

Також газовий клапан має технічну можливість переналаштування на роботу зі зрідженим (балонним) газом. Якщо ваш об'єкт ще не підключено до центральної магістралі, ви можете запустити опалення від рампи з балонами за допомогою оригінального комплекту переведення від Vaillant Group.

Технічні характеристики моделей Protherm Jaguar Condens

Підсумовуючи інженерний аналіз, можна впевнено стверджувати, що оновлена серія Protherm Jaguar Condens — це одне з найкращих рішень на ринку у своєму ціновому сегменті. За ціну звичайного застарілого конвекційного апарату ви отримуєте повноцінний європейський конденсаційник із глибокою модуляцією пальника, безшумною роботою, функцією швидкої подачі води та надійними композитними вузлами.

Якщо ви вагаєтесь і шукаєте, де вигідно купити газовий котел двоконтурний, переходьте в наш загальний каталог компанії ТТСК. Ми пропонуємо лише сертифіковане обладнання з офіційною гарантією від виробника.

Звертайтеся до наших експертів за телефонами на сайті — ми безкоштовно та професійно допоможемо прорахувати параметри обладнання саме під вашу індивідуальну систему опалення. А від себе інтернет-магазин ТТСК гарантує чудовий та вигідний бонус — абсолютно безкоштовну адресну доставку прямо до дверей вашого дому в будь-який куточок України!

Пишіть у коментарях свої питання або діліться особистим досвідом експлуатації техніки Protherm — ми завжди раді детальному та професійному технічному діалогу.
