Твердопаливний котел: різниця в теплообмінниках і яку конструкцію вибрати

Твердопаливний котел — це серце опалювальної системи приватного будинку. Але навіть серед моделей на дровах, відмінності можуть бути колосальними. Один із ключових факторів — тип теплообмінника. У твердопаливному котлі тепло від димових газів передається теплоносію двома способами: через стінки топки — це випромінювання, і через конвективний теплообмінник. Якщо з першим усе зрозуміло, бо топки всіх котлів мають схожу форму — паралелепіпед, то з конвективними теплообмінниками є багато варіантів. Про це і поговоримо. Розглянемо основні типи, які застосовані у 90% твердопаливних котлів, та з’ясуємо їхні переваги й недоліки.

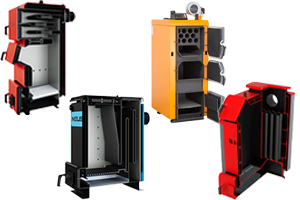

 Основні типи теплообмінників у твердопаливних котлах

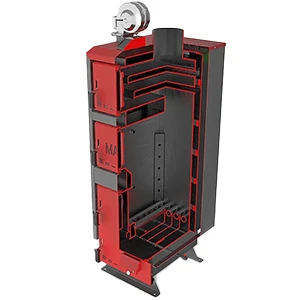

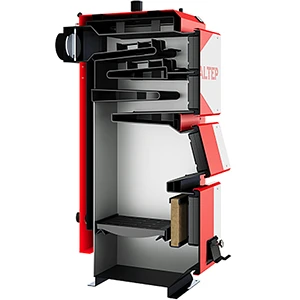

 Поличний (горизонтальний) теплообмінник

Цей тип найбільш поширений у класичних дров'яних котлах. Дров'яний котел із поличним теплообмінником — це просте та бюджетне рішення для невеликих будинків. Він складається з горизонтальних каналів ("полиць"), через які проходять продукти згоряння.

Переваги:

• Простота конструкції.
• Дешеве виробництво.
• Легкий доступ до обслуговування.
• Котли з таким теплообмінником зазвичай компактні.
• Полегшене чищення порівняно з жаротрубними моделями.

Недоліки:

• Нижчий ККД порівняно з жаротрубними теплообмінниками.
• Потребує частого чищення.

✅Важливо: чим більше полиць — тим ефективніше дим віддає тепло воді. Наприклад, у котлах Altep або котлах Marten кількість полиць часто варіюється від 3 до 4.

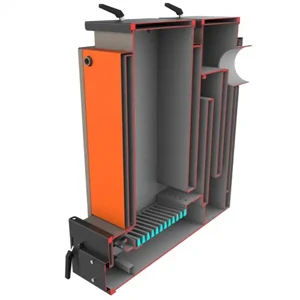

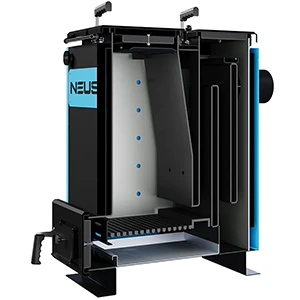

 Шахтний котел з вертикальним теплообмінником

У шахтних котлах дим піднімається по вертикальних шахтах. Така конструкція має більшу площу теплообміну, оскільки самі шахти довші, що сприяє довшому контакту газів із теплоносієм.

Переваги:

• Довше горіння на дровах.
• Більш ефективна робота саме на дровах.
• Можливість зробити більші камери згоряння.

Недоліки:

• Вибагливість до якості палива, особливо вологості.
• Вибагливість до тяги у димарі.
• Зазвичай у них вертикальне завантаження палива, що призводить до задимлення приміщення при дозавантаженні.
• Складний процес чищення, у більшості випадків без хімії не обійтися.

✅ Порада: чим більше шахт у конструкції — тим краще передається тепло. Вартує звертати увагу на моделі з 3-5 шахтами.

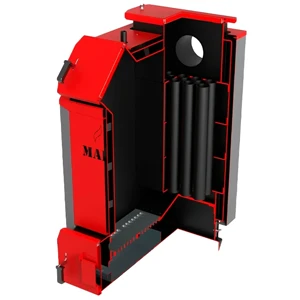

 Шахтний жаротрубний теплообмінник

Це комбінація шахтного та жаротрубного принципу. Має всі ті ж переваги, що й звичайний шахтний теплообмінник, але труби замість полиць дозволяють збільшити площу теплообміну, що покращує ефективність зняття тепла.

Переваги:

• Високий ККД (до 85-90%).
• Компактні розміри при хорошій потужності.
• Краще зняття тепла завдяки трубчастій конструкції.

Недоліки:

• Ще складніше чищення, ніж у звичайному шахтному теплообміннику.
• Вибагливість до якості палива (особливо вологості).
• Високі вимоги до димаря — потрібна хороша тяга.

‼️Факт: якщо забезпечити сухе паливо і високий димар, цей теплообмінник дає найкращий результат.

✅Порада: чим більше рядів труб у шахтному жаротрубному теплообміннику — тим ефективніша передача тепла. Але й тим частіше потрібно чистити.

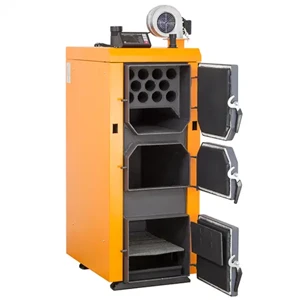

 Горизонтальний жаротрубний теплообмінник

Найбільш ефективний, але і найбільш вибагливий тип. Газ проходить через горизонтальні труби, які мають велику площу тепловіддачі.

Переваги:

• Максимальний ККД (до 90-92%).
• Висока ефективність навіть на недорогому паливі.
• Більше труб — краща ефективність.

Недоліки:

• Ускладнене обслуговування.
• Потребує регулярного чищення труб.
• Найдорожчий у виробництві та ремонті.

✅Порада: кількість рядів труб напряму впливає на ефективність. Котли з 3+ рядами зазвичай найпотужніші, але й найскладніші в обслуговуванні.

 Який теплообмінник вибрати: порівняльна таблиця

 Висновок

Тип теплообмінника у твердопаливному котлі безпосередньо впливає на ефективність, витрати палива та зручність експлуатації. Якщо вам потрібна максимальна ефективність і готові часто обслуговувати котел — вибирайте жаротрубний. Якщо шукаєте баланс між ціною і простотою — зверніть увагу на шахтні варіанти. Але в кожного типу є свої нюанси, які важко описати в межах однієї статті. Важливо орієнтуватися на ваші умови експлуатації.

У більш доступних моделях зазвичай використовуються одна або дві горизонтальні полиці або 1–2 жарові труби. У преміальних — 3–4 горизонтальні або вертикальні полиці, що значно покращує теплообмін. А от жаротрубні котли, де 2 і більше рядів труб — це вже преміум-рівень. Такі конструкції забезпечують найвищу ефективність, але й потребують належного догляду.

Саме тут вам і стануть у пригоді наші фахівці — допоможуть обрати оптимальний варіант і не переплатити. Звертайтеся!

Замовити твердопаливні котли з потрібним теплообмінником можна в каталозі ТТСК. Наші фахівці допоможуть підібрати модель під ваші потреби та бюджет.
