Чому двоконтурний газовий котел дає збій: усе про триходовий клапан

Уявіть ситуацію: за вікном мороз, ви вмикаєте гарячу воду, щоб помити посуд або прийняти душ, а з крана тече літня водичка. Водночас батареї в кімнатах починають пашити жаром, хоча на вулиці не так уже й холодно. Або навпаки — котел працює, гуде, але опалення холодне, хоча гаряча вода є. У 90% випадків у таких «фокусах» винен один маленький, але критично важливий вузол — триходовий клапан.

Сучасний двоконтурний газовий котел — це компактна, розумна й дуже зручна котельня у вашому домі. Він одночасно відповідає і за тепло в радіаторах, і за гаряче водопостачання (ГВП). Але саме через таку багатофункціональність навантаження на внутрішні деталі зростає в рази. Сьогодні розберемося, чому саме триходовий клапан вважають «ослабленою зоною» системи, які його різновиди існують, що найбільше вбиває цей вузол і як продовжити йому життя, щоб не довелося терміново купувати нові запчастини посеред зими.

Що таке триходовий клапан і яка його роль у котлі

Щоб зрозуміти логіку роботи цього вузла, згадайте залізничну стрілку. Вона перенаправляє поїзд з однієї колії на іншу. Триходовий клапан робить те саме, але з потоками теплоносія (води або антифризу).

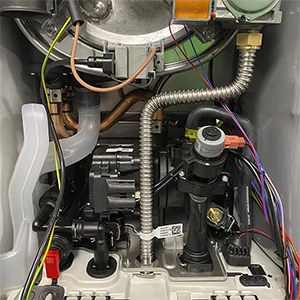

Коли газовий котел працює в режимі опалення, насос ганяє гарячу воду по великому колу: через теплообмінник прямо у ваші батареї чи теплу підлогу. Але варто вам відкрити кран гарячої води у ванній, датчик протоку миттєво подає сигнал на плату керування. Плата «командує» триходовому клапану, і той перекриває рух води до системи опалення, спрямовуючи весь жар на вторинний пластинчастий теплообмінник ГВП. Як тільки ви закриваєте кран, клапан повертається в початкове положення, і котел знову гріє хату.

Чому триходовий клапан — «слабке місце» двоконтурних котлів

Запитайте будь-якого майстра з ремонту опалювальної техніки, і він підтвердить: проблеми з цим вузлом стабільно входять у топ-3 причин виклику сервісу. Чому так? Причин кілька, і всі вони пов'язані з фізикою та суворими реаліями нашої комунальної інфраструктури.

• Постійний рух. Протягом дня ми відкриваємо кран із водою десятки разів: помити руки, набрати чайник, сполоснути чашку. Щоразу шток клапана рухається туди-сюди. Жодна інша рухома деталь у котлі не зазнає такої механічної експлуатації.
• Якість води (головний ворог). Вода з вітчизняних свердловин та водопроводів зазвичай жорстка, насичена солями кальцію, магнію та залізом. При нагріванні понад 50 градусів ці солі випадають в осад, утворюючи накип. Цей накип осідає на штоку та внутрішніх стінках клапана, перетворюючись на своєрідний "наждачний папір" або просто блокуючи рух механізму.
• Сміття з радіаторів. Якщо систему опалення перед монтажем котла погано промили, все сміття (окалина від зварювання, шматочки паклі, іржа зі старих труб) летить прямо в котел. Дрібна піщинка, що застрягла в клапані, може повністю паралізувати його роботу.

Які бувають триходові клапани за типом приводу

Конструктивно ці пристрої можна розділити на три основні категорії. Від типу приводу залежить не лише ціна, а й довговічність вузла.

1. З електричним сервоприводом (моторні)

Це найпопулярніший тип, яким оснащений майже кожен сучасний котел газовий двоконтурний. Всередині стоїть невеликий електродвигун (або кроковий мотор). Отримавши сигнал від плати, він плавно або швидко натискає на шток. Вони дуже точні, але чутливі до перепадів напруги в мережі. Якщо «блимне» світло, обмотка моторчика може згоріти.

2. Електромагнітні (соленоїдні)

Тут замість моторчика працює електромагнітна котушка. Коли подається струм, магніт втягує сердечник (шток). Вони спрацьовують миттєво. Конструкція надійна, але якщо всередину потрапить бруд, шток заклинить, і котушка просто згорить від перегріву.

3. Гідравлічні (картриджні)

Стара школа, яка зараз зустрічається рідше. Вони працюють за рахунок різниці тиску води. Конструкція повністю механічна: відкрили кран — тиск змінився, мембрана штовхнула шток. Вони менш вибагливі до електрики, але дуже залежні від стабільного тиску води у вашому водопроводі. Якщо напір слабкий, такий клапан просто не переключиться.

Діагностика несправностей: симптоми «хвороби»

Як зрозуміти, що клапан відживає своє? Зверніть увагу на таблицю типових симптомів:

Що впливає на ресурс і як правильно доглядати за клапаном

Заводський ресурс якісного клапана розрахований на 5–10 років роботи. Проте без належного догляду він може "померти" вже за два сезони. Щоб захистити свій газовий котел двоконтурний, дотримуйтесь чотирьох золотих правил:

• Установіть магістральний фільтр грубої очистки (косий фільтр) та магнітний дешламатор. Фільтр затримає великі частки бруду, а магніт зловить найдрібніший металевий пил та іржу, які найчастіше «вбивають» рухомі латунні чи пластикові елементи клапана.
• Використовуйте пом'якшувачі води або поліфосфатні фільтри. Якщо у вас жорстка вода, спеціальний фільтр-дозатор перед входом ХВП у котел суттєво зменшить відкладення накипу на штоку.
• Регулярне ТО (мінімум раз на рік). Перед початком опалювального сезону майстер повинен зняти сервопривід, перевірити хід штока, очистити його від нальоту та змастити спеціальним силіконовим термостійким мастилом. Це знижує тертя і подовжує життя сальників.
• Стабілізатор напруги — обов'язково. Електронна плата та сервопривід клапана дуже ніжні. Один серйозний скачок напруги в мережі — і вам доведеться шукати, де купити газовий котел двоконтурний або викласти кругленьку суму за новий сервопривід та плату.

На що звернути увагу при виборі котла: який варіант надійніший

Коли клієнти запитують нас, який газовий котел кращий, ми завжди радимо дивитися не лише на гарний дисплей чи бренд, а на "начинку".

Зверніть увагу на матеріал гідроблоку, в якому встановлено триходовий клапан. Бюджетні моделі часто грішать пластиковими (композитними) гідрогрупами. Вони дешевші, але швидше зношуються і бояться перегріву. Моделі середнього та преміум-сегменту оснащуються латунними гідроблоками. Латунь набагато стійкіша до температурних деформацій, хімічного впливу води та механічних навантажень. Картридж триходового клапана в латунному корпусі служить щонайменше вдвічі довше, а в разі поломки його набагато простіше демонтувати для чищення чи заміни.

Висновок

Триходовий клапан — це робоча конячка двоконтурного котла. Так, це вразливий вузол, але його "примхи" повністю прогнозовані. Забезпечте обладнанню чисту воду, захист від перепадів напруги та регулярне чищення — і ви забудете про проблеми з гарячою водою чи опаленням на роки.

Якщо ваш старий котел уже відпрацював своє, постійно вимагає дорогого ремонту, а майстри розводять руками — час задуматися про оновлення системи. В інтернет-магазині ТТСК ми допоможемо підібрати надійне опалювальне обладнання з міцними латунними гідрогрупами та витривалою автоматикою. Звертайтеся за безкоштовною консультацією до наших інженерів, і ми разом оберемо варіант, який ідеально підійде під параметри вашої оселі та бюджет!
