Жаротрубний теплообмінник у твердопаливному котлі: чому це найкращий вибір для ефективного опалення?

Кожен господар, який планує купити твердопаливний котел, стикається з вибором не тільки потужності, а й конструкції "серця" опалювального приладу. Ви, напевно, бачили в характеристиках терміни "водяні полиці" або "жаротрубний теплообмінник". Що це таке і як воно впливає на ваші витрати палива?

Сьогодні ми розберемо найефективніший тип конструкції — жаротрубний. Чому інженери вважають його кращим за класичні плоскі полиці? Чому це безальтернативний варіант для компактних пелетних котлів? І головне — як подружити такий котел з вологими дровами? Давайте розбиратися.

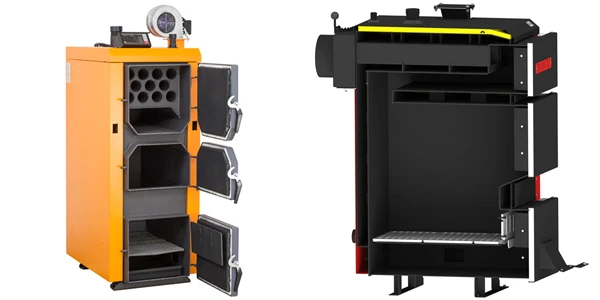

Жаротрубний чи поличний: у чому різниця?

Щоб зрозуміти переваги, треба порівняти дві найпопулярніші конструкції, які використовуються, коли виготовляють сучасні твердопаливні котли:

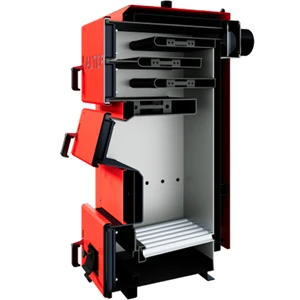

1. Поличний теплообмінник (водяні полиці). Це класика. Всередині котла розташовані горизонтальні або вертикальні плоскі ємності з водою. Дим, піднімаючись із топки, огинає ці полиці зигзагом. Це проста і надійна конструкція, яку легко чистити шпателем, але вона має обмеження: щоб збільшити ефективність, доводиться сильно збільшувати габарити котла.

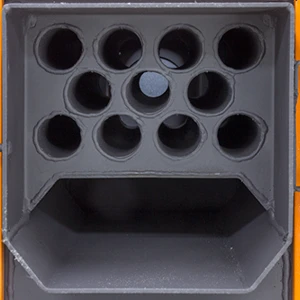

2. Жаротрубний теплообмінник. Тут принцип інший. Гарячий дим проходить всередині пучка труб (каналів), а теплоносій (вода) омиває ці труби ззовні з усіх боків.



Саме другий варіант (жаротрубний) дозволяє досягти максимального ККД. Коли ви розпалюєте котел на дровах з такою системою, ви "витискаєте" з диму максимум. Температура газів на виході падає до 100–150°C, а все корисне тепло йде в хату.

Головна перевага: максимальна площа теплообміну в мінімальних габаритах

Чому жаротрубна система вважається технологічнішою? Відповідь у геометрії.

Уявіть, що у вас є обмежений простір у корпусі котла. Якщо поставити туди одну плоску водяну полицю, площа контакту з вогнем буде, скажімо, 0.5 м². А якщо в той самий об'єм вварити ряд труб, сумарна площа їхніх внутрішніх стінок може скласти вже 1.5 м².

Тобто, котел твердопаливний із жаротрубним теплообмінником при тих самих компактних розмірах має значно більшу площу теплообміну. Це дозволяє котлу миттєво нагрівати систему.

Більше про критерії вибору читайте у нашій статті: Як вибрати твердопаливний котел.

Круглі vs Прямокутні труби: що краще?

На ринку є моделі зі стандартними круглими трубами та з профільними (прямокутними) каналами.

Тут фізика на боці прямокутних форм. Геометрія прямокутної труби дозволяє отримати ще більшу площу поверхні теплообміну при тому ж перерізі проходу для диму. Більша площа дотику = краща передача тепла воді. До того ж, плоскі канали часто легше чистити скребком, ніж круглі йоржем.

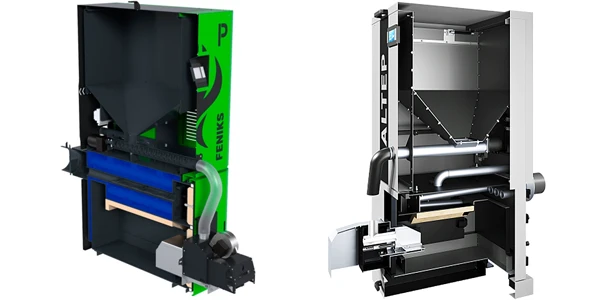

Ідеальна пара: жаротрубний теплообмінник і пелетний котел

Окремо варто сказати про пелетні котли. Саме в цьому сегменті жаротрубний теплообмінник — це абсолютний ТОП ефективності. Чому так?

1. Сухе паливо. Пелета має вологість всього 8-10%. При її згорянні не виділяється важка смола чи дьоготь, тільки легкий сухий попіл.
2. Легка чистка. Головний страх власників жаротрубних котлів (забиті канали) тут зникає. Сухий попіл легко здувається автоматикою або чиститься раз на тиждень простим рухом пружини турбулізатора.
3. Компактність. Пелетні котли часто встановлюють у маленьких котельнях. Завдяки жаротрубній системі, інженерам вдається створити надпотужний котел (наприклад, 20–30 кВт), який за розмірами нагадує пральну машину.

Якщо ви обираєте пелетний агрегат, шукайте саме жаротрубну модель (бажано вертикальну) — це гарантія того, що ви не грітимете димар.

Вертикальний чи горизонтальний: конструктивні особливості

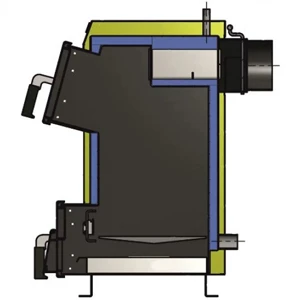

1. Горизонтальні теплообмінники. Знаходяться зверху. Популярні, але попіл під дією гравітації осідає на нижній стінці труби, створюючи "шубу". Вимагають частішої чистки.

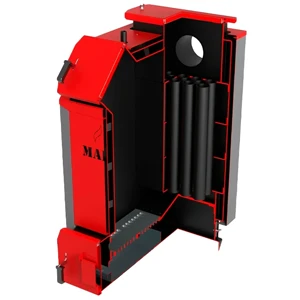

2. Вертикальні теплообмінники. Преміум-клас та шахтні котли. Дим йде вгору або вниз. Величезний плюс — попіл не затримується на стінках, а падає вниз у зольник. Теплообмінник довше залишається чистим, а ККД стабільним./



Детальніше про те, як конструкція впливає на час роботи: Тривалість горіння твердопаливного котла.

Ложка дьогтю: вологі дрова і конденсація

Жаротрубний теплообмінник ідеальний на сухому паливі. Але реальність така, що часто доводиться палити вологими дровами.

При спалюванні сирого палива виділяється пара та дьоготь. У вузьких трубах ця липка суміш може швидко осідати, "заліплюючи" проходи. Звичайні полиці чистити простіше — там скрізь дістане рука з шкребком. А от забиті труби — це виклик.

Про наслідки використання сирого палива: Вплив вологих дров на твердопаливний котел.

Як вирішити проблему чистки?

Чи варто відмовлятися від ефективного котла через вологі дрова? Ні. Просто треба знати секрети обслуговування.

1. Турбулізатори. Спіралі всередині труб не тільки покращують тепловіддачу, а й працюють як механічна очистка (якщо вони рухомі).
2. Хімія — ваш рятівник. Забудьте про механічну чистку смоли "на суху".

Лайфхак від ТТСК: Додавайте спеціальний порошок-каталізатор при кожному розпалюванні вологими дровами. Хімія вступає в реакцію зі смолою, висушує її та робить крихкою. Замість в'язкого дьогтю у вас утворюється сухий попіл, який легко вичистити з труб звичайним йоржем.

Запасіться якісною хімією для котла заздалегідь:

➡️ Хімічні очищувачі для котлів та димоходів

Плюси та мінуси: підсумкова таблиця

Висновок

Жаротрубний теплообмінник — це сучасний стандарт ефективності, особливо якщо мова йде про пелетні котли або якісні дров'яні моделі. Він дозволяє "вичавити" максимум тепла з кожного поліна. Порівняно з класичними полицями, він виграє у площі теплозйому та компактності.

Так, на вологих дровах він вимагає трохи більше уваги. Але використання спеціальної хімії повністю нівелює проблему чистки.

Хочете, щоб ваш дім був теплим, а котел споживав мінімум палива? Ми допоможемо підібрати котел твердопаливний з правильним теплообмінником.
